一、產品概述

并聯電抗器用于補償線路的電容性充電電流，限制系統工頻電壓的升高和操作過電壓，從而降低系統的絕緣水平，線路的運行。隨著我國城市規模的不斷擴大及城市電網的改造，架空線路輸電逐漸被地下電纜輸電所替代，使得輸電網絡的對地電容性充電電流急劇增大，為了降低系統工頻電壓的升高和系統絕緣水平，系統的安全運行和城市的電網供電質量，在高壓及高壓、遠距離輸電系統中廣泛應用的并聯電抗器在城市配電電網中得到較普遍的應用。

二、 結構特點

1.電抗器由計算機設計軟件優化設計，可按照用戶特殊要求快速設計理想的電氣性能和結構參數。

2.線圈采用高強度雙玻璃薄膜線繞制而成，線圈內外敷設環氧玻璃網格布增強，由環氧樹脂真空澆注，絕緣性能優良，機械強度高的特點。

3.鐵芯選用硅鋼片，鐵芯片用喬格線自動剪切完成縱、橫剪切，鐵芯加工質量。

4.鐵芯采用高強度玻璃絲帶包扎熱固定和環氧樹脂澆注工藝，使鐵餅間的氣隙被環氧樹脂封閉，有效減少鐵芯餅之間的震動，從而降低噪音。

5.產品具有阻燃性、防潮濕、環保、損耗小、噪聲低、安裝簡便、電氣性能好。

三、 性能參數

額定電壓：3KV、6kV、10kV、35kV

額定頻率：50Hz、60Hz

絕緣等級：F級

聯結組別：Y

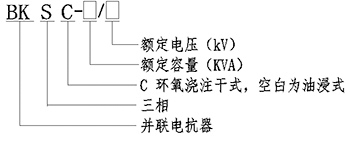

四、型號說明

五、使用環境條件

1.海拔高度不超過2000米；

2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；

3.周圍無有害氣體，無易燃易爆物品；

4.周圍環境應有良好的通風條件。
