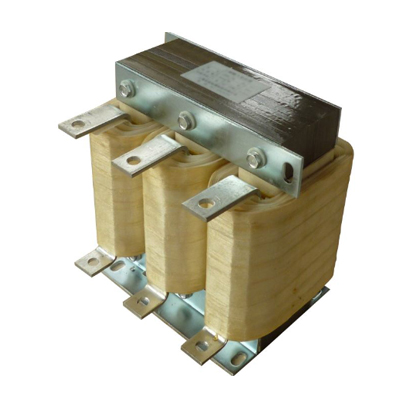

一、產品概述

變頻器和調速器在使用過程中，經常會受到來自浪涌電流和浪涌電壓的沖擊，會嚴重?fù)p壞變頻器和調速器的性能和使用壽命，所以要在其前面加裝輸入電抗器，用以抑制浪涌電壓和浪涌電流，保護變頻器和調速器，延長其使用壽命和防止諧波干擾，同時由于變頻器和調速器是采用變頻的方式調速的，所以在調速的時候經常會產生高次諧波和產生波形畸變，會影響設備正常使用，為此，須在輸出端加裝一個輸出電抗器，用于濾出諧波電壓和諧波電流，改善電網質量。

二、產品特點

1.小電流產品線圈用聚酰胺酰亞胺復合漆包銅扁線繞制，大電流產品線圈用箔帶繞制，使用H級絕緣材料，合理的結構和高性能材料保障了產品的耐溫性和穩定性；

2.電抗器選用H級浸漬漆整體VPI真空浸漬，這一工藝大大降低了電抗器運行時的噪聲、震動，使產品噪聲遠遠低于行業標準；

3. 鐵芯采用低損耗冷軋取向硅鋼片，緊固件采用無磁性材料，鐵芯無局部發熱，不影響產品運行質量；

4. 體積小，重量輕，占用空間小，便于安裝。

三、產品執行標準

IEC289:1987電抗器

GB10229-88電抗器(eqv IEC289:1987)

JB9644-1999半導體電氣傳動用電抗器

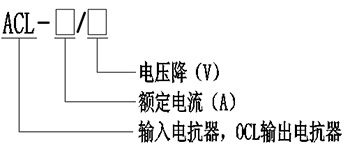

四、型號說明

五、使用環境

1.海拔高度在2000m以下；

2.環境溫度不超過40℃；

3.相對濕度不超過90%；

4.無劇烈震蕩和沖擊振動的場所；

5.環境空氣中，不得含有腐蝕金屬和破壞絕緣的有害氣體及可燃?xì)怏w或塵埃，使用時，不得使電抗器受到水、雨、雪的侵蝕；

6.周圍環境應有良好的通風條件，若裝在柜內，應加裝通風設備。

六、技術參數

1、額定工作電壓： 400V、 660V或1140V,50Hz

2、絕緣水平：鐵芯/地-繞組 3000VAC

3、絕緣電阻：繞組-鐵芯/地絕緣阻值≥100MΩ

4、電抗器噪音小于55dB（與電抗器水平距離點1米測試）

5、絕緣等級： H級產品執行標準： IEC289:1987電抗器

變頻器專用三相輸入電抗器技術數據表

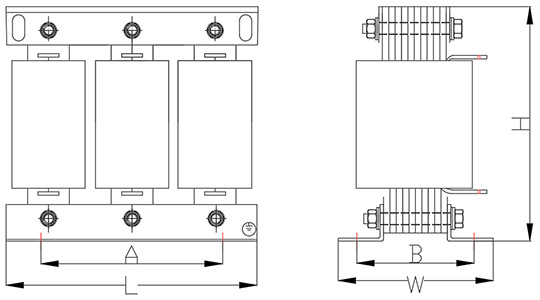

型號	匹配變頻器功率	額定電流	外形尺寸mm LWH	安裝尺寸mm A*B
ACL-20A/4.4V	11KW	20A/4.4V	15095150	80*70
ACL-30A/4.4V	15KW	30A/4.4V	18095160	110*75
ACL-45A/4.4V	22KW	45A/4.4V	190110160	110*75
ACL-61A/4.4V	30KW	61A/4.4V	190110160	110*75
ACL-75A/4.4V	37KW	75A/4.4V	190110160	110*85
ACL-92A/4.4V	45KW	92A/4.4V	210140190	130*110
ACL-115A/4.4V	55KW	115A/4.4V	210140190	130*110
ACL-152A/4.4V	75KW	152A/4.4V	210140190	130*120
ACL-185A/4.4V	90KW	185A/4.4V	230160200	130*110
ACL-225A/4.4V	110KW	225A/4.4V	230160220	150*110
ACL-270A/4.4V	132KW	270A/4.4V	260160230	150*120
ACL-330A/4.4V	160KW	330A/4.4V	260160230	150*120
ACL-400A/4.4V	200KW	400A/4.4V	260160260	150*120
ACL-500A/4.4V	250KW	500A/4.4V	290160300	170*130
ACL-625A/4.4V	315KW	625A/4.4V	330230310	200*150
ACL-810A/4.4V	400KW	810A/4.4V	350260345	230*160
ACL-1000A/4.4V	500KW	1000A/4.4V	390280390	230*175
ACL-1400A/4.4V	710KW	1400A/4.4V	390310440	250*195
ACL-1600A/4.4V	800KW	1600A/4.4V	390310440	250*195

變頻器專用三相輸入電抗器技術數據表

型號	匹配變頻器功率	額定電流	外形尺寸mm LWH	安裝尺寸mm A*B
OCL-20A/2.2V	11KW	20A/2.2V	15095150	80*70
OCL-30A/2.2V	15KW	30A/2.2V	18095160	110*75
OCL-45A/2.2V	22KW	45A/2.2V	190110160	110*75
OCL-61A/2.2V	30KW	61A/2.2V	190110160	110*75
OCL-75A/2.2V	37KW	75A/2.2V	190110160	110*85
OCL-92A/2.2V	45KW	92A/2.2V	210140190	130*110
OCL-115A/2.2V	55KW	115A/2.2V	210140190	130*110
OCL-152A/2.2V	75KW	152A/2.2V	210140190	130*120
OCL-185A/2.2V	90KW	185A/2.2V	230160200	130*110
OCL-225A/2.2V	110KW	225A/2.2V	230160220	150*110
OCL-270A/2.2V	132KW	270A/2.2V	260160230	150*120
OCL-330A/2.2V	160KW	330A/2.2V	260160230	150*120
OCL-400A/2.2V	200KW	400A/2.2V	260160260	150*120
OCL-500A/2.2V	250KW	500A/2.2V	290160300	170*130
OCL-625A/2.2V	315KW	625A/2.2V	330230310	200*150
OCL-810A/2.2V	400KW	810A/2.2V	350260345	230*160
OCL-1000A/2.2V	500KW	1000A/2.2V	390280390	230*175
OCL-1400A/2.2V	710KW	1400A/2.2V	390310440	250*195
OCL-1600A/2.2V	800KW	1600A/2.2V	390310440	250*195
