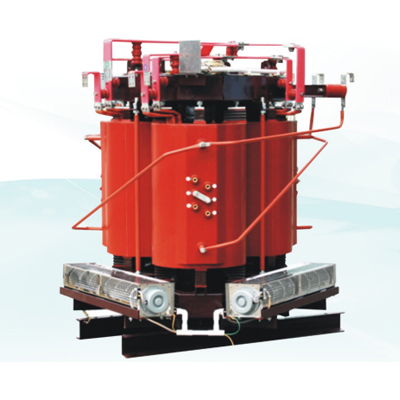

1.產品簡介:

配套國內專家開發的多邊形截面鐵心技術，和我公司的繞組繞制設備及工裝設備進行生產。產品主要性能指標均優于國家標準。適宜用于防火要求高的環境中，適用于高層住宅、機場、車站、碼頭、地鐵、醫院、發電廠、冶金行業、購物中心、居民密集區及石油化工、核電站、核潛艇等場所。

2.執行標準:

2.1IEC60076-11 千式電力變壓器

2.2 GB /T1094.1 電力變壓器

2.3 GB/T1094.11 千式電力變壓器

2.4GB/T32825三相千式立體卷鐵心

配電變壓器技術參數和要求

25JB/T100886kV~500kV級電力

變壓器聲級

2.6 GB20052-2020 電力變壓器能效限定值及能效等級

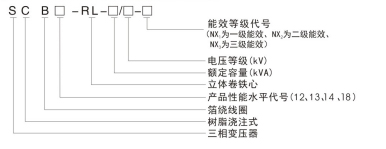

3.型號及含義:

4.性能特點:

4.1 除具有常規干式變壓器安全、過載能力強等優點外，還具有環保、空載損耗、激碰電流小，噪音低，防潮、防腐、耐受短路能力強、耐受沖擊過電壓性能好、體積小，重量輕，外形美觀等特點。

4.2集繞線、澆注于一體，充分利用有限空間，結構簡單，裝模、脫模方便。

4.3 新型高新技術變壓器產品樹脂澆注立體卷鐵心干式變壓器，提供節能、環保、防潮、防腐、耐受短路能力強、耐受沖擊過電壓性能強的全新變壓器增值方案。

4.4 具備遠程監測功能，實時掌握設備運行狀態。

5.結構特點:

5.1 采用立體卷鐵心核心部件，經過拼裝和退火后，三相磁路對稱，碰阻大大減小，激磁電流、空載損耗顯著降低。

5.2上、下夾件均為整體式，保護整個鐵心在制造、運輸、安裝過程中不受外力，且可有效壓緊和支承繞組，提高了變壓器突發短路時抗軸向電動力的能力。

5.3 型鋼結構的夾件，有效抑制了噪聲在夾件內的振蕩，使變壓器的噪聲保持在理想狀態。

5.4 環氧樹脂包封的繞組，繞組導體與樹脂絕緣層形成一個完整的剛體，機械強度好，耐受短路的能力強，且環氧樹脂的耐壓強度高，另外由于整個繞組導體都被環氧樹脂的固體絕緣層所包封，因而不僅潮氣難于漫入，而且也陽斷了導體被各種有害氣體和腐蝕性化學成份侵害的可能，因而其防潮與防污的性能特別好。
