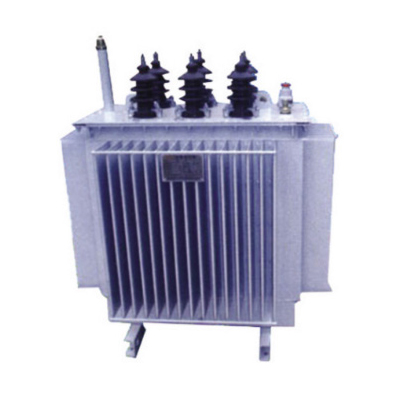

油浸式串聯電抗器

文字：[大][中][小] 手機頁面二維碼

2022/11/29 瀏覽次數：

一鍵分享

一、產品概述

為了改善電力系統改善功率因數，通常采用并聯電容器組來補償電力系統的無功功率。為了限制電力系統高次諧波電流引起的電容器組通過電流及電容器的合閘涌流，保護電容器組安全運行，通常在電容器組上加裝串聯電抗器。本產品能在3√2UN端電壓峰值下及1.35IN額定電流下正常連續運行，也能在三次和五次諧波電流含量均不大于35%的總電流有效值為1.2IN額定電流下連續運行。串聯電抗器與電容器在串聯聯結，并聯電容器組通常聯結成星形，串聯電抗器可以聯結在線端，也可以聯結在中性點端。

二、產品特點

1.線圈用紙包銅線繞制。線圈采用分段圓筒式結構，層間電壓低，過電壓能力強。層間絕緣使用點膠紙，在線圈干燥過程中在一定溫度時開始熔化，產生粘附作用，隨著溫度的升高又開始固化，使繞組的相鄰各層粘合成一個固定單元，防止線圈繞線位移，從而保障了絕緣結構的安全。

2.鐵芯采用冷軋晶粒取向硅鋼片，鐵芯片用喬格線自動剪切完成，加工精度高，具有毛刺小、規則均勻等優點。鐵芯采用直接縫，疊片整齊優美，表面平整，并且用專門的鐵芯固化漆緊固，更進一步有效降低電抗器噪音水平。

3.電抗器油箱使用全密封結構，油箱與箱沿用耐油膠條密封，變壓器油不與空氣接觸，保障了產品絕緣性能和使用壽命。

4.采用紋波油箱，變壓器油的熱脹冷縮由紋波片的彈性調節，與空氣隔絕，延長使用壽命，取消儲油柜，占地面積小，外形美觀，減少維護。

三、執行標準

GB 1094.1-1996 電力變壓器第1部分總則

GB 1094.2-1996 電力變壓器第2部分溫升

GB 1094.3-2003 電力變壓器第3部分絕緣水平絕緣試驗和外絕緣空氣間隙

GB 1094.5-2003 電力變壓器第5部分承受短路的能力

JB/T5346-1998 串聯電抗器

GB/T10229-1988 電抗器

DL/T462-1992 高壓并聯電容器用串聯電抗器訂貨技術條件

IEC289-1988 電抗器

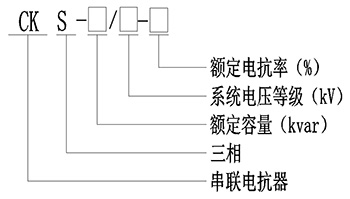

四、型號說明

五、使用環境條件

1.海拔高度不超過2000米；

2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；

3.周圍無有害氣體，無易燃易爆物品。

六、性能參數

額定電壓：6kV、10kV、35kV

額定頻率：50Hz

絕緣等級：A級

絕緣水平：Li60AC25、Li75AC35、Li200AC85

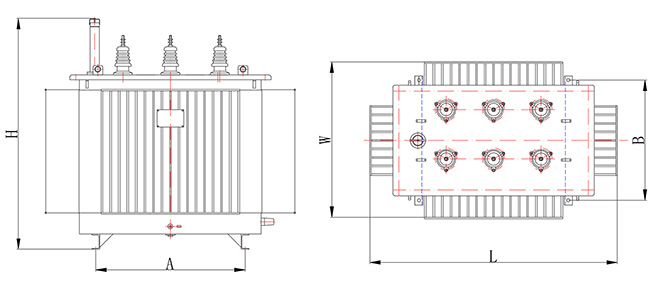

型號	電容容量（Kvar)	電容器電壓kV	電抗率%	端電壓V	額定電流A	額定電抗Ω	油重	總重	外形尺寸mm（LWH)	安裝尺寸mm（A×B)
CKS-36/11-6%	600	11/√3	6	381.1	31.5	12.1	50	240	670×500×900	400×550
CKS-54/11-6%	900	11/√3	6	381.1	47.24	8.07	65	280	725×500×910	400×550
CKS-72/11-6%	1200	11/√3	6	381.1	62.99	6.05	70	330	760×550×950	450×600
CKS-90/11-6%	1500	11/√3	6	381.1	78.74	4.84	78	380	810×610×980	450×660
CKS-108/11-6%	1800	11/√3	6	381.1	94.49	4.03	85	410	820×620×990	450×660
CKS-144/11-6%	2400	11/√3	6	381.1	125.98	3.02	100	510	830×670×1090	650×710
CKS-240/10-6%	4000	11/√3	6	381.1	209.92	1.815	175	820	890×710×1210	650×710
CKS-288/10-6%	4800	11/√3	6	381.1	251.9	1.513	200	990	1100×710×1210	660×710
CKS-360/10-6%	6000	11/√3	6	381.1	314.88	1.21	265	1210	1200×870×1320	710×750
CKS-396/10-6%	6600	11/√3	6	381.1	346.37	1.1	289	1410	1220×880×1410	710×750
CKS-480/10-6%	8000	11/√3	6	381.1	419.84	0.908	330	1410	1300×870×1550	710×750
CKS-540/10-12%	4500	12/√3	12	831.4	216.5	3.84	400	1680	1300×900×1610	820×850
CKS-600/10-12%	5000	12/√3	12	831.4	240.56	3.456	560	2250	1430×910×1640	820×850
CKS-720/10-12%	6000	12/√3	12	831.4	288.67	2.88	710	2690	1710×1010×1670	910×950
CKS-840/10-12%	7000	12/√3	12	831.4	336.78	2.469	830	2990	1820×1180×1710	1010×950
CKS-960/10-12%	8000	12/√3	12	831.4	384.89	2.16	1050	3500	1970×1410×1800	1010×1050

注：以上尺寸會隨設計和工藝更新而變化，我公司不做單獨解釋，6kV和10kV產品尺寸重量基本一直，35kV產品和其他特殊要求產品請致電我公司。
